Сигналізатор граничного рівня сипких
матеріалів ВС-340ЕР
Призначення і область застосування
Вібраційні
сигналізатори граничного рівня типу ВС-340ЕР призначені для контролю
граничного рівня сипких (пилоподібних і гранульованих) матеріалів,
що знаходяться в ємкостях під атмосферним або надмірним тиском.
Температура матеріалу не повинна перевищувати 150оС.
|
 |

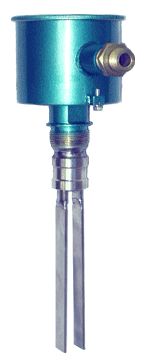

Сигналізатор ВС-340ЕР - моноблоковий прилад, конструктивно виконаний з перетворювача (вібраційної
вилки) камертона і електронного блоку в одному корпусі. Між
електронним блоком і вібраційною вилкою встановлений
радіатор, що дає можливість приладу стабільно працювати при
температурі контрольованого матеріалу до 150оС. |
Вібраційна вилка приводиться в дію п'єзоелектричним
пристроєм і вібрує на своїй резонансній частоті. При
зануренні вібраційної вилки у вимірюване середовище частота
коливань змінюється. Електронний блок визначає ця зміна і
перетворить його в команду для перемикання.
Сигналізатор рівня ВС-340ЕР, маючи маркірування вибухозахисту 1ExdIIВТ4,
може застосовуватися у вибухонебезпечних зонах згідно гл.4
"Електроустановки у вибухонебезпечних зонах" ДНАОП
0.00.-1.32-01 "Правила устрою
електроустановок. Електроустаткування спеціальних установок",
у яких можуть утворюватися вибухонебезпечні суміші пилів, що
мають температуру тління не нижче 185оС (для тліючих
пилів) або температуру
самозапалювання не нижче 203оС (для нетліючих пилів).
Вибухозахищенность сигналізатора
рівня ВС-340ЕР
досягається ув'язненням
його електричних
частин у вибухонепроніцаему
оболонку, виконану
за ГОСТ
22782.6, що має високий ступінь
механічної міцності за ГОСТ 22782.0, витримує тиск вибуху і виключає
його передачу в навколишнє середовище. ТОВ фірма "Мікма" має дозвіл
на виробництво та застосування сигналізаторів ВС-340ЕР.
Для
рівня вибухозахисту
- "особовзривозахищене
електроустаткування" додатково
внутрішній об'єм
сполучної труби
і вібраційної вилки
заповнюється компаундом.
При цьому на кришці приладу
робиться маркірування 0ЕхdІІВТ4.
Деталі
сигналізатора, дотичні з контрольованим середовищем, виготовляються
з неіржавіючої сталі мазкі 12Х18Н10Т. Тому можуть застосовуватися в
харчовій, хімічній і інших галузях промисловості.
Типові приклади
застосування: зерно, мука, порошкове молоко, какао, цукор, фарбники,
крейда, гіпс, цемент та ін.
Практика
застосування вібраційних сигналізаторів показала їх переваги над
датчиками інших типів. Вони не вимагають додаткових допусків і
випробувань під час експлуатації, немає потреби в калібруванні,
несприйнятливі до утворення конденсату, можуть визначати рівень
твердих речовин з мінімальною щільністю.
Вібраційні
сигналізатори ВС-340ЕР легко вмонтовуються в будь-якому положенні, не
мають рухомих деталей і тому не піддаються зносу і не вимагають
додаткового догляду.
Технічні дані
| Призначення |
Сигналізатор граничного рівня для порошкоподібних і
дрібнозернистих сипких матеріалів.
Застосовуються во вибухонебезпечних зонах. |
| Температура контрольованого матеріалу |
-40 °C ... +150 °C |
| Робочий тиск |
-1 бар .. 16 бар |
| Температура зберігання |
-40 °C...
+85
°C |
| Кліматичного виконання |
По ГОСТ 15150-69 УХЛ 1.1 |
| Ступінь захисту |
По ГОСТ 14254-80 IP
54 |
| Клас за способом захисту від поразки електричним струмом |
1 |
|
Виконання |
Вибухозахищений |
|
Маркування вибухозахисту |
По ГОСТ 12.2.020 - 76 1ExdIIBT4 |
| Розміри частинок продукту |
до 10 мм
(0,4 дюйма) |
| Конструкція |
Моноблок з радіатором |
| Вага |
приблиз.
5 кг |
| Приєднання датчика до ємкості |
Трубна різьба 1 ½
“ |
| Електричне підключення |
Клеми на електронній платі для дроту макс. 1,0 мм2
|
| Джерело живлення |
Напруга на клемах 1 и 2: 220-240 В, 50 / 60 Гц.
|
| Сигнальний вихід |
Релейний,
перекидний контакт |
| Навантаження, що підключається
|
I~
макс. = 5 А, U~ макс. = 300 В;
Додаткова затримка включення - 1...3 с |
| Режим спрацьовування (рівень «верхній», «ніжній») |
Перемикається перемичками (положення «А» або «В») |
| Сигналізація спрацьовування |
Світлодіод
на платі |
| Час спрацьовування |
1-3 сек. при покритті матеріалом, біля 1,5 сек. при
звільненні |
Установка сигналізатора
Сигналізатор ВС-340ЕР слід встановити так, щоб вібраційна вилка
знаходилася на рівні необхідної точки перемикання.
Установка
вібраційного сигналізатора ВС-340ЕР здійснюється шляхом вгвинчування
вібраційної вилки в різьбову муфту G 11/2”,
закріплену на резервуарі, електронний блок кріпиться на кронштейні в
зоні досяжності кабелю. Залежно від місця установки сполучна труба
може мати різну довжину, заздалегідь обумовлену із замовником.

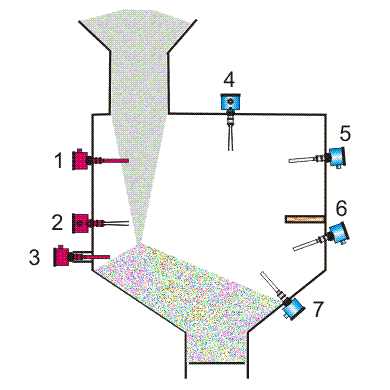

Зліва - неправильний монтаж:
-
У потоці наповнюваного матеріалу
-
Неправильне розташування вилки (с широкої сторони буде високе
навантаження)
-
Надзвичайно довгий монтажний штуцер
Справа правильний
монтаж:
-
Вертикально
зверху - будь-яке положення вилки
-
Збоку - кінець вилки злегка нахилений вниз
-
Із захисним козирком - проти матеріалів, що обрушуються
-
У воронці, що закінчується.
Вібраційна вилка
сигналізатора ВС-340ЕР повинна бути встановлена так, щоб пластини були
паралельні руху продукту
Для отримання точної
точки перемикання Ви можете встановити прилад горизонтально, проте,
для якнайкращого ковзання матеріалу по вібраційній вилці ми
рекомендуємо установку під кутом приблизного 20° до дна ємкості.
Якщо в ємкості є
надмірний тиск або розрідження, то технологічні приєднання повинні
бути герметизовані.

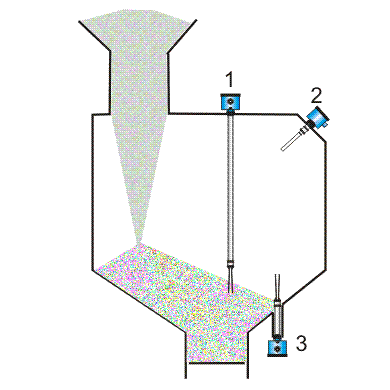

Інші варіанти монтажу:
-
Для контролю
мінімального рівня, якщо монтаж можливий тільки зверху
-
Монтаж в
будь-якому положенні
-
Монтаж знизу на
довгому штуцері
Електричні з'єднання
Підключите джерело
живлення згідно схемі підключення. Звернете увагу на вимоги безпеки.
Як правило, сигналізатори ВС-340ЕР підключають до заземлення ємкості
або, у разі пластмасової судини до іншого заземлення. На стінці
корпусу, під кабельним введенням є клема заземлення.
Сигналізатор ВС-340ЕР
підключається стандартним кабелем круглого поперечного перетину. При
використанні кабелю із зовнішнім діаметром 9...11 мм забезпечується
ефективне ущільнення кабельного введення. Підключення сигналізатора
ВС-340ЕР здійснюється через гвинтові клеми, встановлені безпосередньо
на платі. Перетин дроту не більш 1,5 мм2.

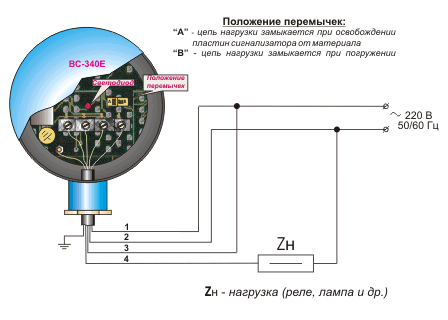

Схема підключення
Настройка
сигналізатора
Сигналізатори ВС-340ЕР
не вимагають додаткових настройок і калібрування при введенні їх в
експлуатацію.
За допомогою перемичок (встановлюються
при виготовленні) на платі в положення:
"A" -
ланцюг навантаження замикається при зануренні пластин в
контрольований матеріал;
"B" -
ланцюг навантаження замикається при звільненні пластин від
контрольованого матеріалу.
|
Положення перемичок |
Розташування датчика в ємкості |
Стан контактів реле |
Світова індикація на платі |
|
«А»
 |
|
|
|
|
|
|
|
|
«В»
 |
|
|
|
|
|
|
|
