Сигналізатор граничного рівня
рідини ВС-541
Призначення і область застосування
Вібраційні
сигналізатори граничного рівня типу ВС-541 призначені для контролю
граничного рівня сипких (пилоподібних і гранульованих) матеріалів,
що знаходяться в ємкостях під атмосферним або надмірним тиском.
Температура матеріалу не повинна перевищувати 150оС.
|
 |
Сигналізатор ВС-541
- конструктивно виконаний з перетворювача (вібраційної вилки)
камертона і електронного блоку, сполучених між собою кабелем (L= 4м)
за допомогою штекерного роз'єму. Кабель входить в комплект
постачання.
|
Вібраційна вилка приводиться в дію п'єзоелектричним
пристроєм і вібрує на своїй резонансній частоті. При
зануренні вібраційної вилки у вимірюване середовище частота
коливань змінюється. Електронний блок визначає ця зміна і
перетворить його в команду для перемикання.
Вібраційні
сигналізатори
граничного
рівня
рідини
застосовуються
для
контролю
граничного
рівня
в ємностях
складування,
резервуарах
з мішалкою,
трубопроводах
з рідинами
максимальна
в'язкість
яких
складає
10000
мм2/сек.
Деталі
сигналізатора, дотичні з контрольованим середовищем, виготовляються
з неіржавіючої сталі мазкі 12Х18Н10Т. Тому можуть застосовуватися в
харчовій, хімічній і інших галузях промисловості.
Наші сигналізатори
рівня рідини виконують всі функції поплавкових та ємкісних
датчиків, але виключають їх недоліки:
-
їх робота не
залежить від щільності, електричних властивостей, температури
контрольованого матеріалу;
-
вони детектують
поверхні рідин з міліметровою точністю;
-
мають невеликі
габаритні розміри;
-
легко
вмонтовуються в будь-якому положенні;
-
не мають
деталей, які рухаються, і тому не схильні до зносу і не
вимагають додаткового відходу;
-
не вимагають
додаткових допусків і іспитів;
-
не реагують на
піну, а детектують безпосередньо поверхню рідини, навіть при
завихреннях, сильних потоках, повітряних кульках.
Вібраційні
сигналізатори ВС-541 легко вмонтовуються в будь-якому положенні, не
мають рухомих деталей і тому не піддаються зносу і не вимагають
додаткового догляду.
Технічні дані
| Призначення |
Сигналізатор граничного рідких матеріалів |
| Температура контрольованого матеріалу |
-40 °C ... +150 °C |
| Робочий тиск |
-1 бар .. 16 бар |
| Температура зберігання |
-40 °C...
+85
°C |
| Кліматичного виконання |
По ГОСТ 15150-69 УХЛ 1.1 |
| Ступінь захисту |
По ГОСТ 14254-80 IP
66 |
| Клас за способом захисту від поразки електричним струмом |
1 |
|
Максимальна в'язкість рідини |
10000 мм2/сек |
|
Мінімальна щільність рідини |
0,5 гр./см3 |
| Конструкція |
Роздільний: датчик (вібраційна вилка), електронний блок. |
| Вага |
приблиз.
2,2 кг |
| Приєднання датчика до ємкості |
Трубна різьба 1 ½
“ |
| Електричне підключення |
Клеми на електронній платі для дроту макс. 1,0 мм2
|
| Джерело живлення |
Напруга на клемах 1 и 2: 220-240 В, 50 / 60 Гц.
|
| Сигнальний вихід |
Релейний,
перекидний контакт |
| Навантаження, що підключається
|
I~
макс. = 5 А, U~ макс.
= 300 В, U-макс. = 30 В;
Додаткова затримка включення - 1...3 с |
| Режим спрацьовування (рівень «верхній», «ніжній») |
Перемикається перемичками (положення «А» або «В») |
| Сигналізація спрацьовування |
Світлодіод
на платі |
| Час спрацьовування |
1-3 сек. при покритті матеріалом, біля 1,5 сек. при
звільненні |
Установка сигналізатора
Сигналізатор ВС-541 слід встановити так, щоб вібраційна вилка
знаходилася на рівні необхідної точки перемикання.
Установка
вібраційного сигналізатора ВС-541 здійснюється шляхом вгвинчування
вібраційної вилки в різьбову муфту G 11/2”,
закріплену на резервуарі, електронний блок кріпиться на кронштейні в
зоні досяжності кабелю. Залежно від місця установки сполучна труба
може мати різну довжину, заздалегідь обумовлену із замовником.

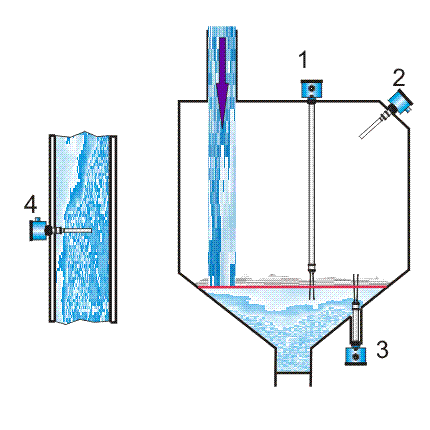

Декілька прикладів установки сигналізатора:
-
Контроль мінімального граничного рівня, якщо монтаж можливий
тільки зверху;
-
На бічній стінці ємкості;
-
Знизу, через довгий штуцер;
- Для контролю наявності рідини в трубопроводі.
Вібраційна вилка
сигналізатора ВС-541 повинна бути встановлена так, щоб пластини були
паралельні руху продукту
Для отримання точної
точки перемикання Ви можете встановити прилад горизонтально.
Якщо в ємкості є
надмірний тиск або розрідження, то технологічні приєднання повинні
бути герметизовані.
Електричні з'єднання
Підключите джерело
живлення згідно схемі підключення. Звернете увагу на вимоги безпеки.
Як правило, сигналізатори ВС-541 підключають до заземлення ємкості
або, у разі пластмасової судини до іншого заземлення. На стінці
корпусу, під кабельним введенням є клема заземлення.
Сигналізатор ВС-541
підключається стандартним кабелем круглого поперечного перетину. При
використанні кабелю із зовнішнім діаметром 5...9 мм забезпечується
ефективне ущільнення кабельного введення. Підключення сигналізатора
ВС-541 здійснюється через гвинтові клеми, встановлені безпосередньо
на платі. Перетин дроту не більш 1мм2.

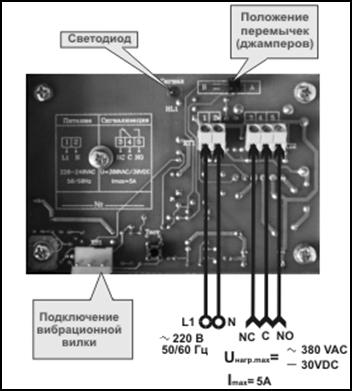

Схема підключення
Настройка
сигналізатора
Сигналізатори ВС-541
не вимагають додаткових настройок і калібрування при введенні їх в
експлуатацію.
За допомогою
перестановки перемичок (джамперов) на платі в положення:
"A" -
ланцюг навантаження замикається при зануренні пластин в
контрольований матеріал;
"B" -
ланцюг навантаження замикається при звільненні пластин від
контрольованого матеріалу.
|
Положення перемичок (джамперов) |
Розташування датчика в ємкості |
Стан контактів реле |
Світова індикація на платі |
|
«А»
 |
|
|
|
|
|
|
|
|
«В»
 |
|
|
|
|
|
|
|

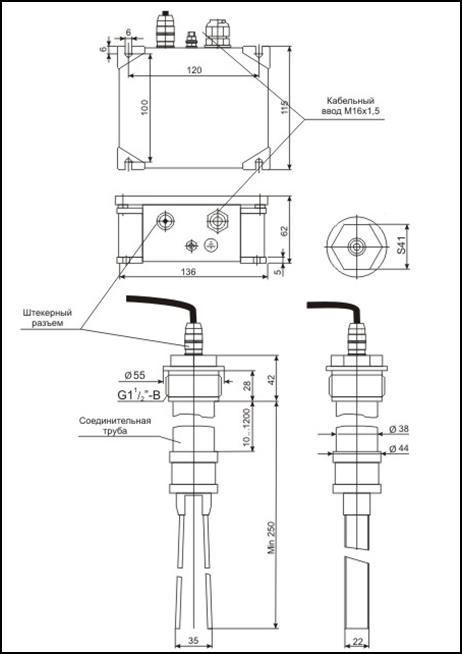

Габарити
